Controlador De Luz Universal Denali Dialdim

Aplicación: UNIVERSAL

• Marca: DENALI
• Referencia: DNL.WHS.20500

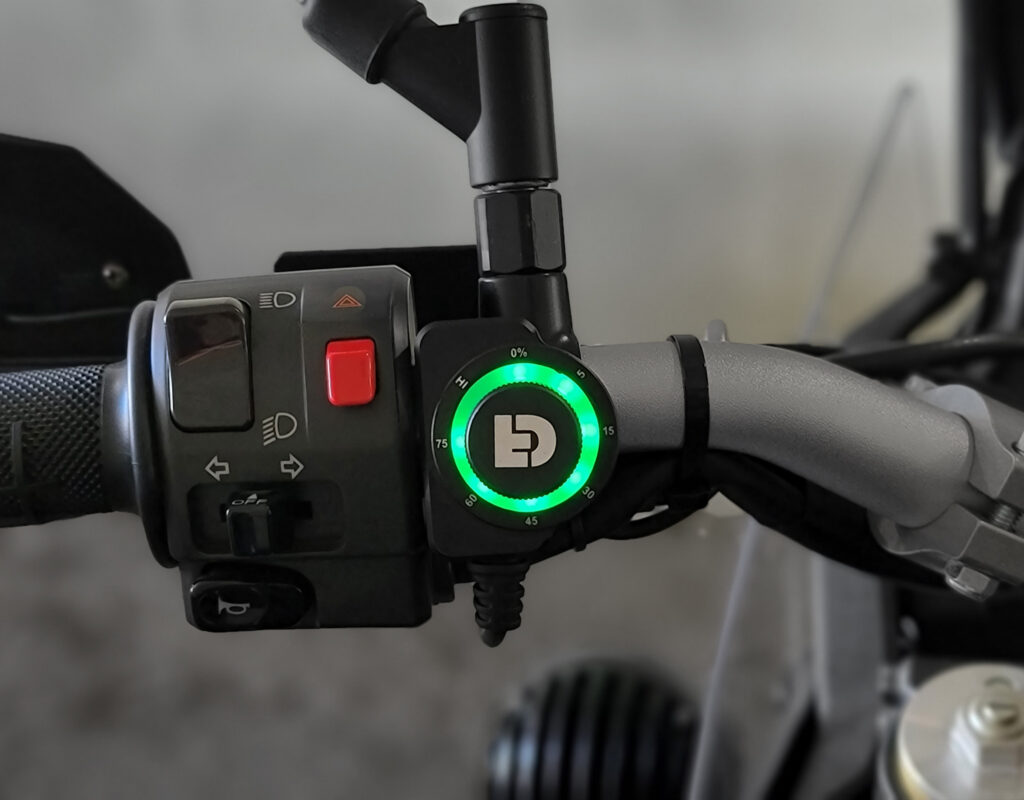

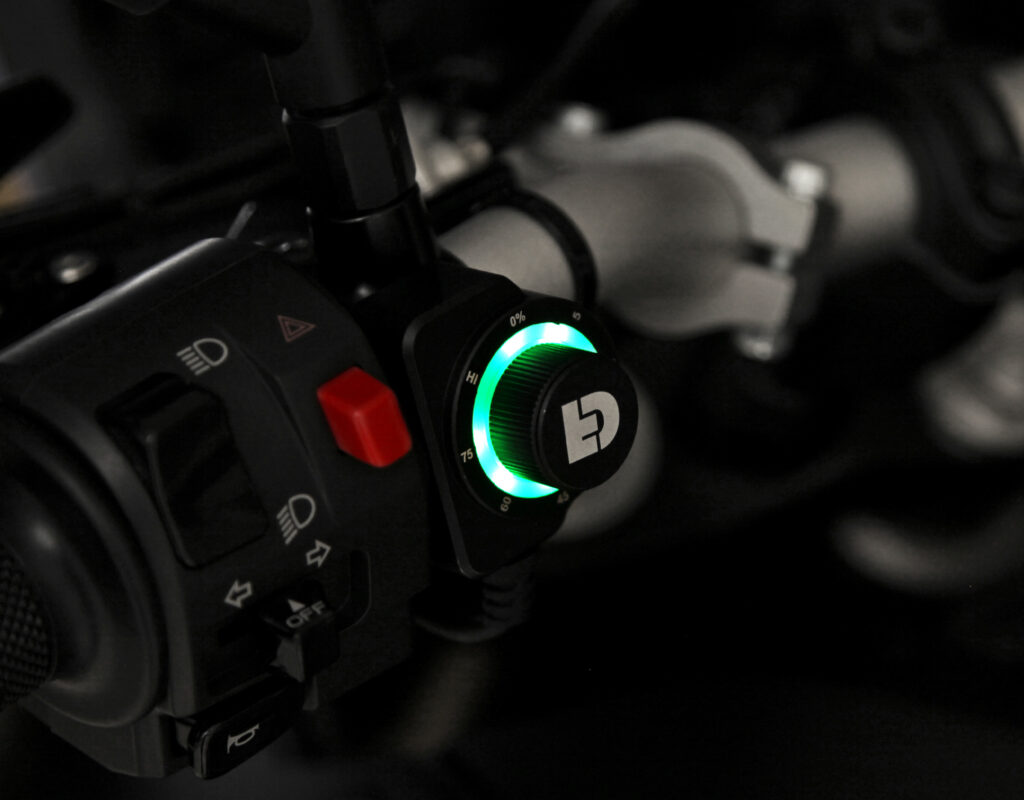

El innovador controlador de iluminación DialDim ™ cuenta con un interruptor de atenuación de halo multicolor que le permite encender / apagar y atenuar de forma independiente dos juegos de luces auxiliares desde un solo arnés de cableado consolidado. El interruptor de halo LED muestra su configuración exacta y permite una atenuación sin esfuerzo sobre la marcha. El halo azul controla el juego de luces uno y el halo verde controla el juego de luces dos; simplemente haga doble clic para cambiar entre los dos circuitos.

El controlador también cuenta con entradas de luz alta, señal de giro y bocina para desbloquear funciones de flash inteligente que pueden cancelar sus luces auxiliares con su señal de giro, encender sus luces auxiliares como señal de giro o estropear sus luces cuando hace sonar la bocina

¡Más funciones, más comentarios!

Muestra la intensidad exacta de ambas luces para que nunca tengas que adivinar si las luces están encendidas o en qué intensidad están configuradas.

Gracias a los circuitos con fusibles electrónicos, el interruptor de halo también puede mostrar y permitirle seleccionar los valores de los fusibles para cada circuito. Y si se dispara un fusible, el halo de LED se volverá rojo proporcionando retroalimentación en tiempo real y permitirá restablecer el fusible.

Por último, pero no menos importante, el halo del interruptor funciona como un monitor de batería con una función de corte de bajo voltaje. Un diseño pionero en la industria,  parpadeará en diferentes colores al inicio para mostrar el estado de la batería y apagará automáticamente las luces auxiliares si el voltaje de la batería cae por debajo de 10,8 voltios.

Características

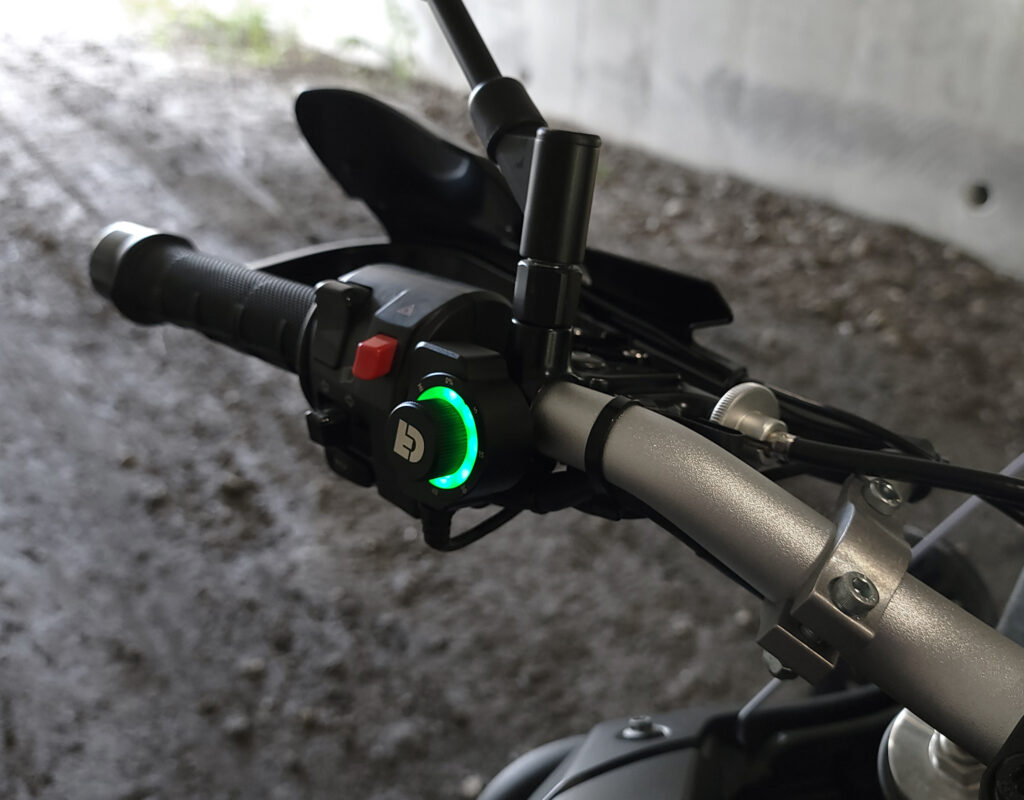

• ON/OFF y atenuado: controle de forma independiente dos juegos de luces encendidas / apagadas y el nivel de intensidad con el interruptor DialDim ™ único. El halo azul controla el juego de luces uno y el halo verde controla el juego de luces dos. Haga doble clic para cambiar entre los dos circuitos.
• Sincronización alta / baja: las luces auxiliares cambiarán automáticamente entre la configuración de atenuación seleccionada y la intensidad máxima con el interruptor de luces altas de fábrica. Simplemente conecte el cable de entrada azul al circuito de luces altas de su vehículo para habilitar esta función.
• Modo sigiloso: una inteligente configuración de atenuación del 0% en el interruptor permite que las luces se “apaguen” durante las condiciones normales de conducción, pero pasarán al 100% de intensidad con el interruptor de luces altas de su vehículo. Las luces también reaccionarán a las señales de giro y las entradas de la bocina en este modo, pero permanecerán apagadas cuando no se detecten entradas.
• Cancelar señal de giro: cuando está habilitado, las luces principales (circuito azul 1) se cancelarán en sincronía con su señal para evitar “lavar” su señal de giro de fábrica. Simplemente conecte los cables de entrada amarillo y naranja al circuito de señal de giro de su vehículo para habilitar esta función.
• Parpadeo como señal de giro: cuando está habilitado, las luces de visibilidad ámbar (circuito verde 2) parpadearán en sincronía con las señales de giro de fábrica. Simplemente conecte los cables de entrada amarillo y naranja al circuito de señal de giro de su vehículo para habilitar esta función.
• Estroboscópico con bocina: cuando está habilitada, las luces auxiliares en ambos circuitos emitirán una luz estroboscópica a 4Hz cuando suene la bocina. Simplemente conecte el cable de entrada verde al circuito de la bocina de su vehículo para habilitar esta función.
• Circuitos con fusibles electrónicos: ambos circuitos de luz tienen fusibles electrónicos y se pueden configurar directamente desde el interruptor. El halo se iluminará en rojo para notificarle cuando se dispara un circuito con fusible.
• Indicador de pantalla de voltaje: al arrancar el vehículo, el halo del interruptor parpadeará en verde para indicar un voltaje de batería saludable, o parpadeará en rojo para indicar un voltaje de batería inferior a 11,8 voltios.
• Corte de bajo voltaje: si el voltaje de la batería cae por debajo de 10.8v, las luces no se encenderán para evitar que se quede varado. El halo del interruptor parpadeará con 4 LED rojos para indicar la condición de bajo voltaje.

Especificaciones del producto

• Dos circuitos de luz totalmente independientes
• Ocho niveles de intensidad por circuito (5%, 15%, 30%, 45%, 60%, 75%, 100%)

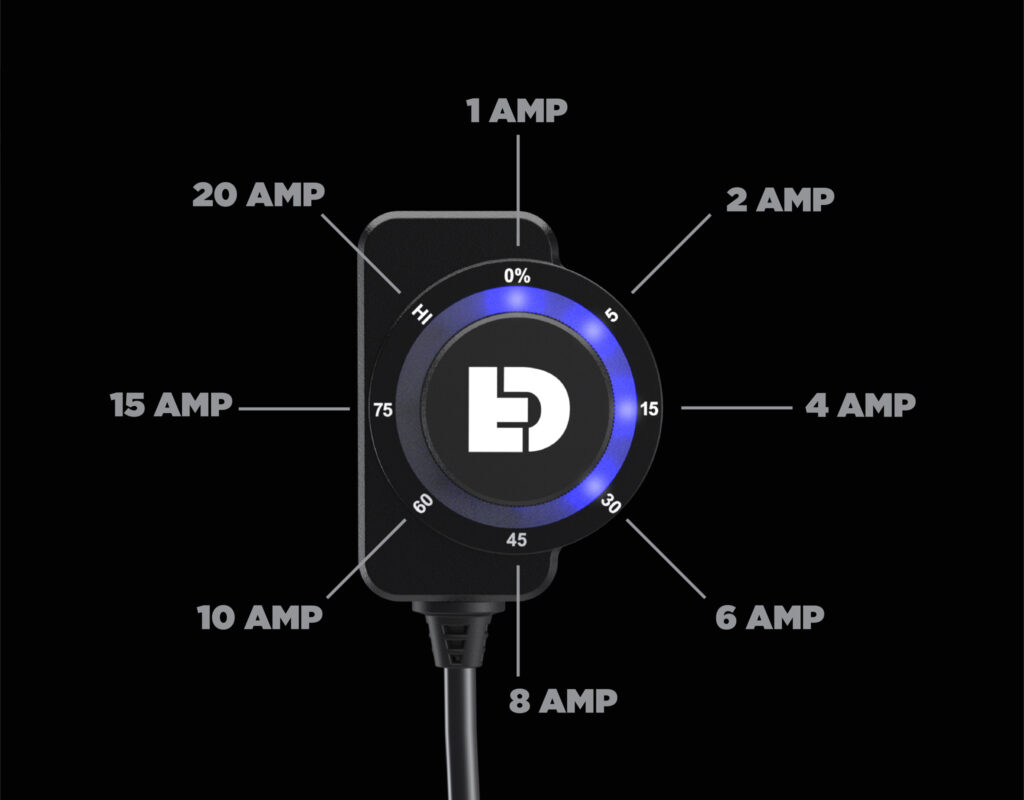

• Ocho valores de fusibles electrónicos (1A, 2A, 4A, 6A, 8A, 10A, 15A, 20A)
• Cinco cables de entrada de funciones (encendido, luz de carretera, bocina, giro a la izquierda, giro a la derecha)
• 20 A máx. Por circuito (30 A máx. Combinados)
• Voltaje de funcionamiento: 12 VCC

El controlador de luces DialDim™ incluye:

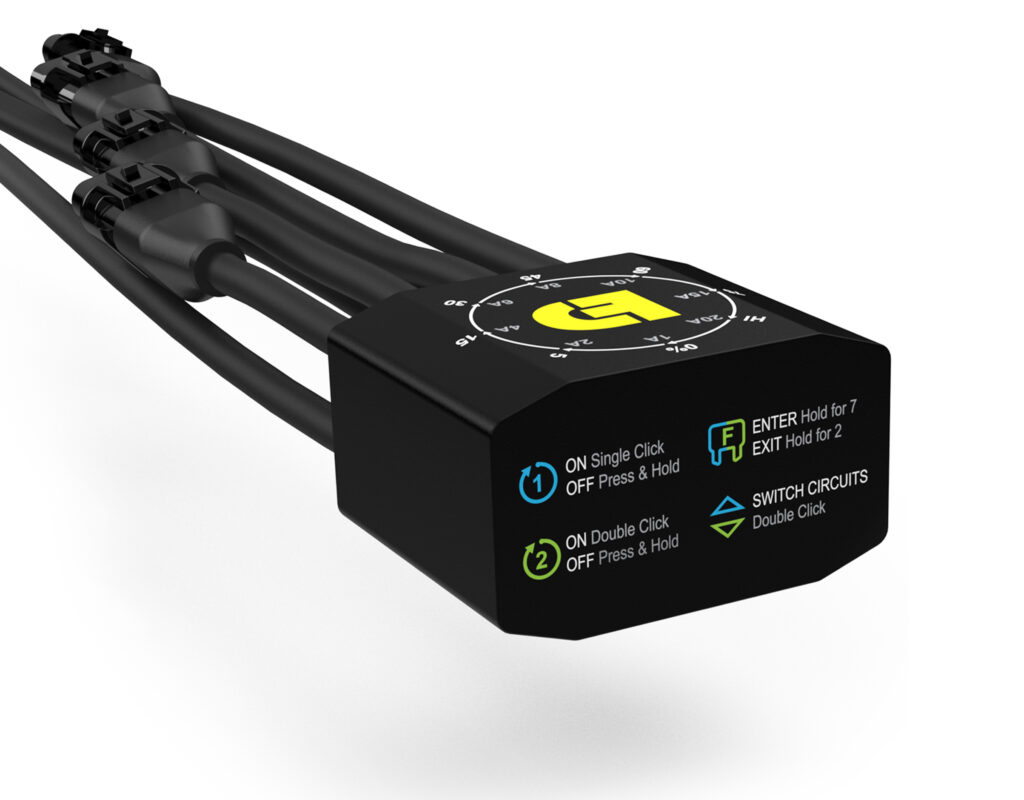

• (1x) Arnés del controlador DialDim ™
• (1x) Interruptor multifunción DialDim ™

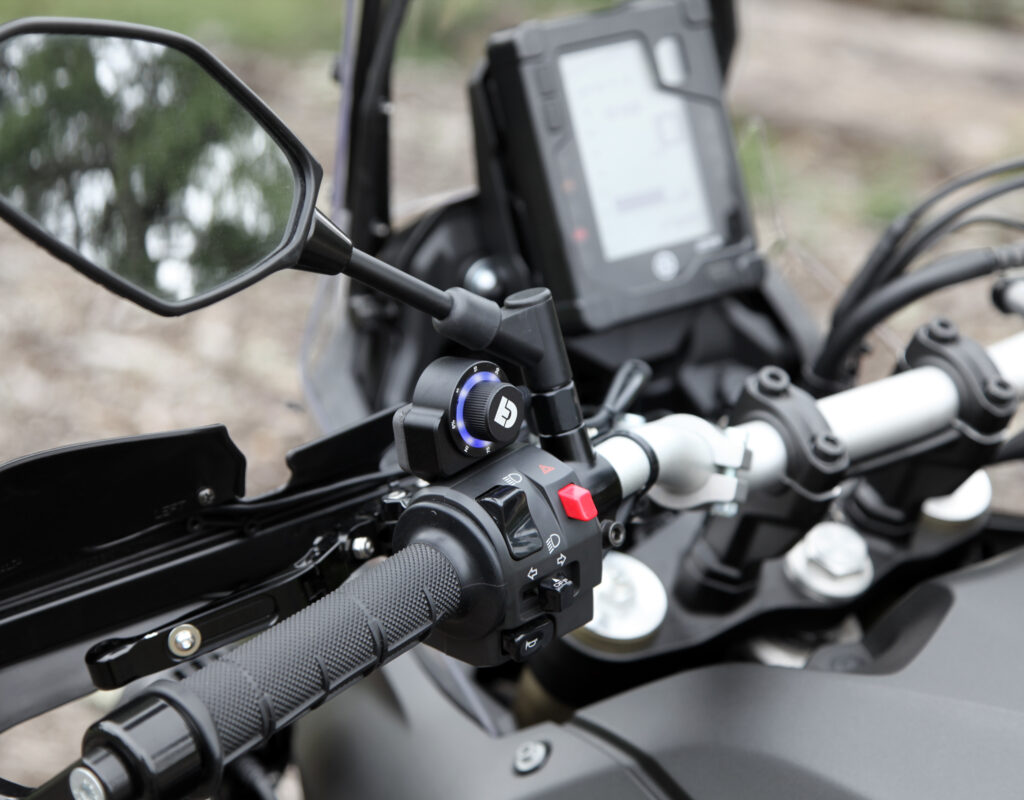

• (1x) Soporte de interruptor de manillar de 7/8 “
• (4x) Extensiones de luz Plug – & – Play de 66 “
• (1x) Arnés de cables de entrada universal

Manual de Instalación
